BACHMANN - nowoczesne systemy gniazd uchylnych



Systemy gniazd zasilających / BACHMANN - nowoczesne systemy gniazd uchylnych   [poprzednia] / [następna]

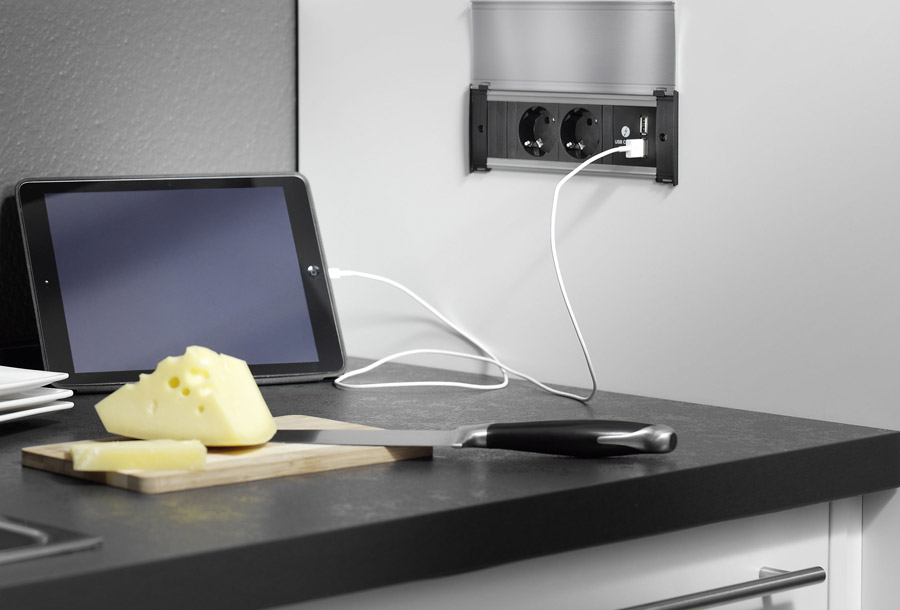

BACHMANN - Gniazdo KAPSA jest klasycznym, minimalistycznym przykładem projektu wykorzystującym oszczędność miejsca dla listwy zasilającej - przeznaczonej do kuchni, biura i innych zastosowań. Przesuwana i zdejmowana pokrywka zapewnia ochronę przed wpływem czynników zewnętrznych i jest w kilku wariantach. Trzymodułowa, standaryzowana listwa zapewnia elastycznośc doboru gniazd i łatwość montażu. Instalacja od góry zapewnia łatwą modernizację. Niewielka głębokość zabudowy około 45 mm, i solidna konstrukcja klapki KAPSA udowadnia im mniej tym lepiej.


BACHMANN - gniazdo KAPSA
Parametry podstawowe gniazda KAPSA:
* 3 x uziemione gniazdo UTE z ochroną dla dzieci
* kabel 2m
* długość: około 204 mm
* profil aluminium anodowane
* łatwe wymienne pokrywy dostępne w kilku wersjach
* trzymodułowy
* klapka z aluminium wysokiej jakości dotyku
* niska głębokość zabudowy (45 mm)
* prosty montaż i modyfikacja od góry
* stopień ochrony IP20

Możliwe warianty gniazd KAPSA:
* 927.402 - 1 gniazdo zasilające UTE z bolcem (kabel 2m; długość 68mm)
* 927.204 - 1 gniazdo zasilające UTE z bolcem + 1 gniazdo 2xUSB (5,2V/2,15A) (kabel 2m; długość 151mm)
* 927.003 - 3 gniazda zasilające UTE z bolcem (kabel 2m; długość 204mm)
* 927.004 - 2 gniazda zasilające + 1 gniazdo 2xUSB (5,2V/2,15A)(kabel 2m; długość 204mm)
* 927.005 - 2 gniazda zasilające + 1 gniazdo własne (kabel 2m; długość 204mm)

* 927.500 - aluminiowa klapka (1 modułowa), kolor: stal szlif (inox)
* 927.300 - aluminiowa klapka (2 modułowa), kolor: stal szlif (inox)
* 927.301 - aluminiowa klapka (2 modułowa), kolor: czarny (RAL9005)
* 927.302 - aluminiowa klapka (2 modułowa), kolor: biały (RAL9010)
* 927.100 - aluminiowa klapka (3 modułowa), kolor: stal szlif (inox)
* 927.101 - aluminiowa klapka (3 modułowa), kolor: czarny (RAL9005)
* 927.102 - aluminiowa klapka (3 modułowa), kolor: biały (RAL9010)
* 927.103 - aluminiowa klapka (3 modułowa), kolor: aluminium

więcej szczegółów ...


  Możliwe gniazda własne:
RJ45, VGA, DVI-I, HDMI, cinch, mini jack, s-video, USB 3.0, USB 2.0, FireWire, włącznik

katalog KAPSE ENG (pdf)

instrukcja montażu gniazda (pdf)                 instrukcja montażu klapki (pdf)

U W A G A: aby stworzyć kompletny zestaw gniazda POWER FRAME należy dobrać odpowiednio:
(1) listwę zawierającą moduły zasilające i/lub moduły własne
(2) klapkę w zależności od wybranego koloru

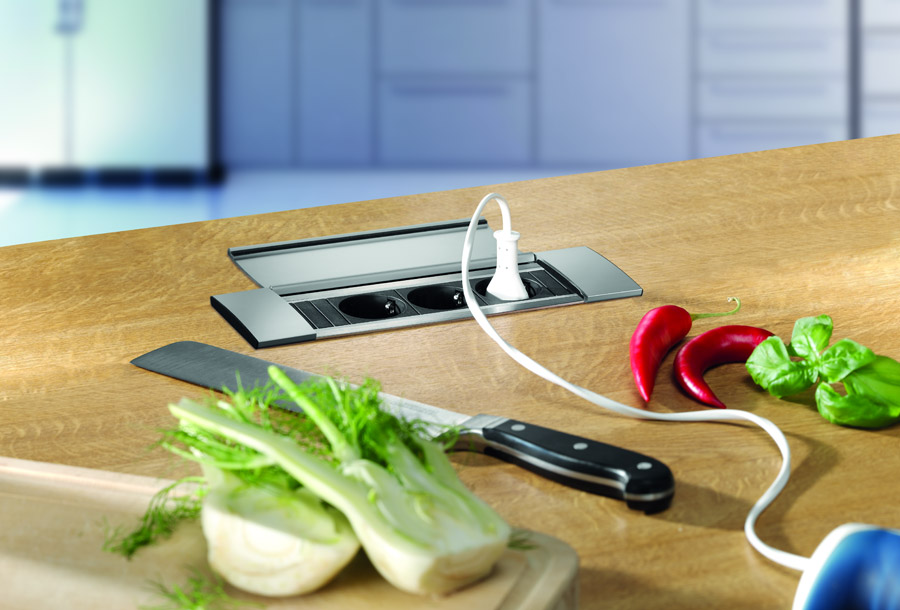

BACHMANN - sama obudowa z klapką POWER FRAME COVER kompaktowy POWER FRAME przekształcił się w POWER FRAME COVER. Elegancka i atrakcyjna pokrywa aluminiowa zaprojektowana została specjalnie do sal konferencyjnych oraz biur.
POWER FRAME COVER to silny element wystroju biura, który jednoczesnie chroni źródła dostarczające zasilanie i przesył danych przed brudem i kurzem.


BACHMANN - Obudowa POWER FRAME COVER
Zalety obudowy POWER FRAME COVER:
* konstrukcja wykonana z aluminium anodowanego
* do stołów konferencyjnych i biurek
* dostęp do zasilania i danych z dowolnego miejsca
* ochrona przed kurzem
* wszechstronność

Dostępne warianty obudowy POWER FRAME COVER:
* 915.500 - 3-modułowa obudowa kolor: aluminium (wymiary 255x87x8mm)
* 915.501 - 3-modułowa obudowa kolor: stal nierdzewna (inox) (wymiary 255x87x8mm)
* 915.503 - 3-modułowa obudowa kolor: biały RAL 9010 (wymiary 255x87x8mm)
* 915.033 - 3-modułowa obudowa kolor: czarny RAL 9005 (wymiary 255x87x8mm)
* 915.502 - 4-modułowa obudowa kolor: aluminium (wymiary 298x87x8mm)
* 915.504 - 6-modułowa obudowa kolor: aluminium (wymiary 382x87x8mm)

więcej szczegółów ...


  katalog POWER FRAME COVER PL (pdf)                 instrukcja montażu (pdf)

U W A G A: aby stworzyć kompletny zestaw gniazda POWER FRAME COVER należy dobrać odpowiednio:
(1) listwę POWER FRAME (sekcja gniazda wpuszczane) zawierającą moduły zasilające i/lub moduły własne
(2) ramkę z KLAPKĄ w zależności od wybranej długości
(3) kabel zasilający z wtykiem GST18

BACHMANN - gniazdo POWER FRAME COVER

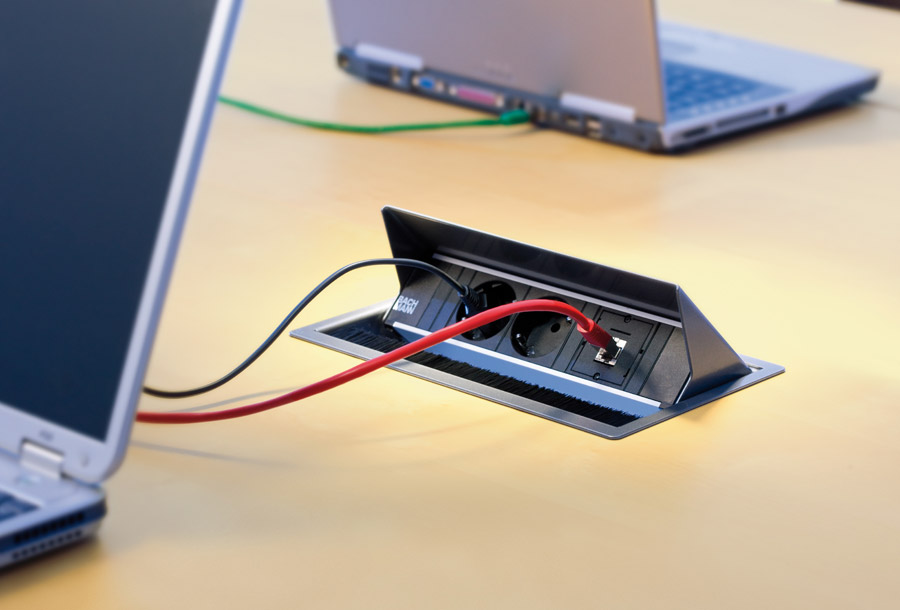

BACHMANN - Gniazdo uchylne CONI zapewnia elastyczność. Na przykład w salach konferencyjnych i szkoleniowych. CONI ułatwia dostęp do zasilania, mediów i sieci wprost na biurku lub stole. Minimalna głębokość montażu zapewnia swobodę dla nóg. Ponadto szeroki zakres możliwości wykończenia powierzchni daje pełną swobodę w projektowaniu wystroju wnętrza.
Gdy nie jest używany, moduł CONI zlicowany jest z blatem stołu, czy biurka. Gdy tylko potrzebny jest dostęp do zasilania sieci, czy innych mediów po prostu wystarczy otworzyć pokrywę, by uzyskać dostęp do wymaganych gniazd. Zintegrowana osłona szczotkowa zabezpiecza przewody przez poplątaniem.
Konfiguracja połączeń i gniazd jest również bardzo elastyczna. Listwy zasilające mogą być wymieniane w każdym czasie, bez konieczności używania narzędzi. Zintegrowana funkcjonalność i elastyczność - nie tylko na dziś, ale również w przyszłości.


BACHMANN - Gniazdo uchylne CONI
Zalety gniazda uchylnego CONI:
* zlicowanie z blatem biurka
* minimalna głębokość zabudowy/montażu
* zintegrowana osłona szczotkowa
* swobodna i elastyczna konfiguracja
* wyposażone listwy mogą być zamieniane
* stopień ochrony IP20

Dostępne warianty systemu CONI:
* długość: 3 gniazda, 6 gniazd
* kolor: srebrny, antracyt, satyna, czarny, stal szlifowana

Możliwe warianty gniazd w systemie CONI krótki (długość: ok. 217mm):
U W A G A: w poniższych wariantach wymagany jest dodatkowo kabel zasilający z wtykiem GST18
* 912.009 - 1 gniazdo UTE z bolcem uziemiającym + 2 gniazda własne (kabel 0,1m, wtyczka GST18i3)
* 912.010 - 2 gniazda UTE z bolcem uziemiającym + 1 gniazdo własne (kabel 0,1m, wtyczka GST18i3)
* 333.0500 - 3 gniazda UTE z bolcem uziemiającym (kabel 0,1m, wtyczka GST18i3)
* 912.0171 - 1 gniazdo UTE z bolcem uziemiającym + 1 gniazdo 2xUSB + 1 gniazdo własne (kabel 0,1m, wtyczka GST18i3)

Możliwe warianty gniazd w systemie CONI długi (długość: ok. 356mm):
U W A G A: w poniższych wariantach wymagany jest dodatkowo kabel zasilający z wtykiem GST18
* 912.011 - 2 gniazda UTE z bolcem uziemiającym + 4 gniazda własne (kabel 0,1m, wtyczka GST18i3)
* 912.012 - 3 gniazda UTE z bolcem uziemiającym + 3 gniazda własne (kabel 0,1m, wtyczka GST18i3)
* 912.013 - 4 gniazda UTE z bolcem uziemiającym + 2 gniazda własne (kabel 0,1m, wtyczka GST18i3)
* 912.014 - 5 gniazd UTE z bolcem uziemiającym + 1 gniazdo własne (kabel 0,1m, wtyczka GST18i3)

więcej szczegółów ...


  Możliwe gniazda własne:
RJ45, VGA, DVI-I, HDMI, cinch, mini jack, s-video, USB 3.0, USB 2.0, FireWire, włącznik

Dostępne wbudowane ramy krótkie CONI (wymiary zewn.: 248x151mm):
* 338.0203 - Srebrno-szara podobna do RAL9006
* 338.0204 - Antracyt
* 911.000 - Satynowa biel RAL9010
* 911.002 - Czarny RAL9005
* 911.004 - Szlifowana stal

Dostępne wbudowane ramy długie CONI (wymiary zewn.: 387x151mm):
* 338.0205 - Srebrno-szara podobna do RAL9006
* 338.0206 - Antracyt
* 911.001 - Satynowa biel RAL9010
* 911.003 - Czarny RAL9005
* 911.005 - Szlifowana stal

katalog CONI PL (pdf)                 instrukcja montażu (pdf)

U W A G A: aby stworzyć kompletny zestaw gniazda uchylnego CONI należy dobrać odpowiednio:
(1) listwę zawierającą moduły zasilające i/lub moduły własne
(2) ramkę uchylną w zależności od wybranego modelu, jej długość i kolor

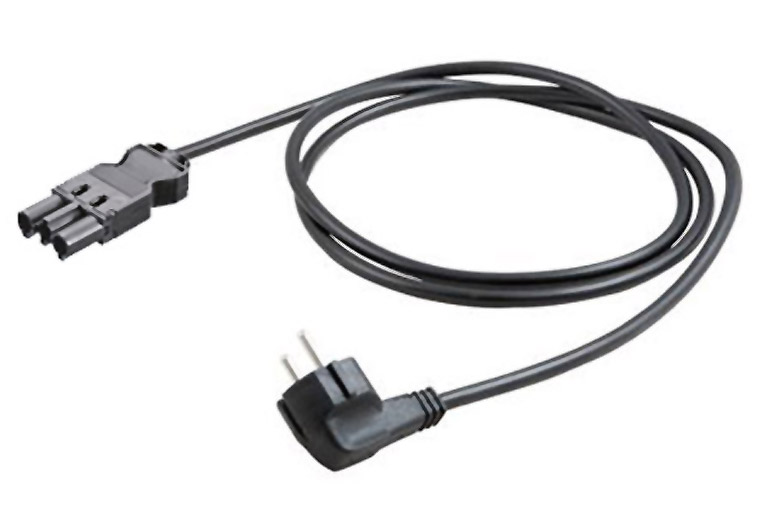

(3) kabel zasilający z wtykiem GST18 (zdjęcie z lewej)


3 gniazda zasilające


2 gniazda zasilające
1 gniazdo własne

1 gniazdo zasilające
2 gniazda własne

5 gniazd zasilających
1 gniazdo własne

4 gniazda zasilające
2 gniazda własne

3 gniazda zasilające
3 gniazda własne


BACHMANN - obudowa do gniazda uchylnego CONI DUO umożliwia swobodny dostęp do gniazd osobom siedzącym po przeciwnych stronach stołu. Bogaty wybór konfiguracji umożliwia dopasowanie mediaportów do indywidualnego zapotrzebowania. BACHMANN gniazdo uchylne CONI DUO montowane są najczęściej w biurach i salach konferencyjnych. Minimalna głębokość montażu zapewnia swobodę dla nóg. Ponadto szeroki zakres możliwości wykończenia powierzchni daje pełną swobodę w projektowaniu wystroju wnętrza.
Gdy nie jest używany, moduł CONI zlicowany jest z blatem stołu, czy biurka. Gdy tylko potrzebny jest dostęp do zasilania sieci, czy innych mediów po prostu wystarczy otworzyć pokrywę, by uzyskać dostęp do wymaganych gniazd. Zintegrowana osłona szczotkowa zabezpiecza przewody przez poplątaniem.
Konfiguracja połączeń i gniazd jest również bardzo elastyczna. Listwy zasilające mogą być wymieniane w każdym czasie, bez konieczności używania narzędzi. Zintegrowana funkcjonalność i elastyczność - nie tylko na dziś, ale również w przyszłości.


BACHMANN - Gniazdo uchylne CONI DUO
Zalety gniazda uchylnego CONI DUO:
* dostęp do zasilania z dwóch stron biurka
* zlicowanie z blatem biurka
* minimalna głębokość zabudowy/montażu
* zintegrowana osłona szczotkowa
* swobodna i elastyczna konfiguracja
* wyposażone listwy mogą być zamieniane
* stopień ochrony IP20

Dostępne warianty systemu CONI DUO:
* ramka do zabudowy krótka 6 modułów (2 listwy po 3 gniazda): 505 x 151 mm
* ramka do zabudowy długa 12 modułów (2 listwy po 6 gniazd): 782 x 151 mm
* kolor: srebrny RAL9006, biały RAL9010

Dostępne ramy CONI DUO:
* 911.026 - rama krótka srebrna (dla 6 modułów)
* 911.028 - rama krótka biała (dla 6 modułów)
* 911.025 - rama długa srebrna (dla 12 modułów)
* 911.029 - rama długa biała (dla 12 modułów)

więcej szczegółów ...


  katalog CONI PL (pdf)                 instrukcja montażu (pdf)

U W A G A: aby stworzyć kompletny zestaw gniazda uchylnego CONI DUO należy dobrać odpowiednio:
(1) dwie listwy CONI zawierające moduły zasilające i/lub moduły własne
(2) ramkę uchylną w zależności od wybranego modelu, jej długość i kolor
(3) kabel zasilający z wtykiem GST18



BACHMANN - gniazdo uchylne CONEO uchylny zestaw 4-modułowy - łatwe i szybkie rozwiązanie do eleganckiego łączenia zasilania i transmisji danych w meblach. Dzięki serii Coneo gwarantujemy dużą elastyczność dzięki zastosowaniu niestandardowych modułów i bezpiecznemu odstępowi między nogami a spodem kasety dzięki minimalnej głębokości instalacji, nawet dla montażu przy krawędzi blatu. Szybki i łatwy montaż można wykonać bez problemu dzięki dwustronnej specjalnej taśmie samoprzylepnej. Kable można również doskonale stosować w stanie zamkniętym. Skorzystaj ze znanej modularności Bachmann i połącz moc z naszym wyborem niestandardowych modułów Bachmann - dla elastyczności i zdolności adaptacyjnych.


BACHMANN - gniazdo uchylne CONEO
Parametry gniazda uchylnego CONEO:
* Wykończenie: szary metalik (sproszowany, podobny do RAL 9006)
* Wymiary (szer x wys x gł): 256 x 169 x 58 mm
* Ochronne gniazdko konturowe obrócone o 35°
* gniazda zasilające, gniazdo ładowarki USB i moduły niestandardowe
* kabel 0,2 m i wtyczka GST18
* Głębokość montażu ramy: 56 mm
* Materiał: rama montażowa - płyta stalowa; listwa zasilająca - tworzywo sztuczne, aluminium

U W A G A: w poniższych wariantach wymagany jest dodatkowo kabel zasilający z wtykiem GST18
Dostępne warianty systemu CONEO:
* 900.401 - 3 gniazda UTE + 1 gniazdo własne (kabel 0,2m zakończony wtyczką GST18)
* 900.403 - 2 gniazda UTE + 2 gniazda własne (kabel 0,2m zakończony wtyczką GST18)
* 900.407 - 2 gniazda UTE + 1 gniazdo podwójne USB + 1 gniazdo własne (kabel 0,2m zakończony wtyczką GST18)

więcej szczegółów ...


  Możliwe gniazda własne:
RJ45, VGA, DVI-I, HDMI, cinch, mini jack, s-video, USB 3.0, USB 2.0, FireWire, włącznik

katalog CONEO DE (pdf)                 instrukcja montażu (pdf)

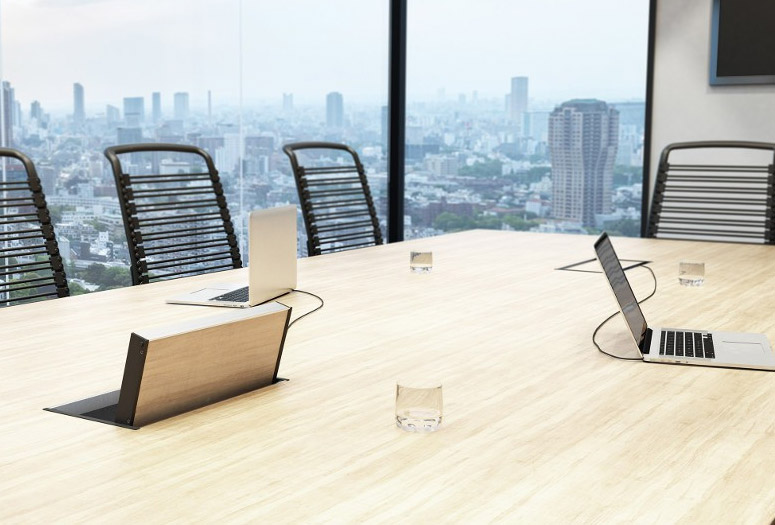

BACHMANN - gniazdo uchylne VENID wizualna harmonia w nowoczesnej sali konferencyjnej. VENID to połączenie blatu i obudowy, które oferuje zarówno wyjątkową konstrukcję jak i wysoką funkcjonalność. Oryginalny materiał blatu po wycięciu otworu montażowego może być szybko i łatwo zamontowany w ramie montażowej (obudowie) gniazda VENID tworząc harmonijną całość. Idealnie zintegrowany z powierzchnią, VENID nie tylko wygląda elegancko, ale oferuje również praktyczne rozwiązanie, jak niezbędne kable mogą być wygodnie przechowywane w biurku. Pokrywa, która może zostać podniesiona, jest łatwa w obsłudze i pozostawia miejsce do podłączenia kabli do listwy umocowanej wewnątrz gniazda VENID. Po odłączeniu kabli, pokrywa zostaje opuszczona tworząc jednolita powierzchnie z blatem biurka. Listwy zasilające VENID posiadają miejsce na moduły własne i mogą być wyposażone indywidualnie. Rama montażowa i obudowa są dostępne oddzielnie.


BACHMANN - gniazdo uchylne VENID
Zalety gniazda uchylnego VENID:
* harmonijny wygląd powierzchni blatu biurka, stołu
* dostęp do zasilania z dwóch stron biurka
* swobodna i elastyczna konfiguracja
* stopień ochrony IP20

Dostępne elementy systemu VENID:
* 935.000 - pokrywa (ramka) do zamontowania elementu blatu (351x180mm; czarne anodowane aluminium)
* 935.100 - obudowa na 2 listwy zasilające (336x163x118,5mm; czarna stal)

U W A G A: w poniższych wariantach wymagany jest dodatkowo kabel zasilający z wtykiem GST18
* 936.008 - 2 gniazda UTE z bolcem uziemiającym + 2 gniazda własne (długość 229mm; kabel 0,2m, wtyczka GST18i3)
* 936.002 - 2 gniazda UTE z bolcem uziemiającym + 1 gniazdo 2xUSB (5,2V/2,15A) + 1 gniazdo własne (długość 229mm; kabel 0,2m, wtyczka GST18i3)
* 936.004 - 1 gniazde UTE z bolcem uziemiającym + 1 gniazdo 2xUSB (5,2V/2,15A) + 2 gniazda własne (długość 229mm; kabel 0,2m, wtyczka GST18i3)

więcej szczegółów ...


  katalog VENID PL (pdf)                 instrukcja montażu pokrywy (pdf)

instrukcja montażu obudowy (pdf)

U W A G A: aby stworzyć kompletny zestaw gniazda uchylnego VENID należy dobrać odpowiednio:
(1) jedną lub dwie listwy VENID zawierające moduły zasilające i/lub moduły własne
(2) pokrywę (ramkę) uchylną do zamontowania elementu blatu
(3) opcjonalnie obudowa na listwy zasilające
(4) kabel zasilający z wtykiem GST18



BACHMANN - obudowa uchylna CONFERENCE Idealny w przypadku sal konferencyjnych i szkoleniowych, a także stacjonarnych miejsc roboczych o podwyższonym standardzie, system CONFERENCE jest prawdziwie subtelnym rozwiązaniem dostępu do zasilania i sieci. Gdy nie jest używany, moduł CONFERENCE schowany jest w blacie stołu lub biurka. Jeśli tylko potrzebny jest dostęp do zasilania i gniazda sieciowego, wystarczy po prostu nacisnąć pokrywę modułu, by zwolnić magnetyczny zaczep i otworzyć dostęp do gniazd.
Nawet używając laptopa, projektora, czy mikrofonu użytkownik może zamknąć pokrywę po podłączeniu wszystkich urządzeń. Przewody przechowywane są w wąskim schowku, nic się nie plącze, a elegancki wygląd biurka, czy stołu pozostaje nienaruszony.
Ramki do zabudowy modułu CONFERENCE, dostępne są zarówno do modernizacji blatów, w komplecie z ramką, lub wpuszczane w płytę stołu. W przypadku montażu modułu wpuszczanego w blat stołu, pokrywa zamykająca zlicowana jest z powierzchnią biurka. Możemy dostarczyć każdy kolor pokrywy, nawet gotowy pod fornir. Moduł CONFERENCE spełnia wszelkie wymagania w zakresie elegancji wzornictwa oraz elastyczności konfiguracji.
Połączenia sieciowe w module CONFERENCE mogą być konfigurowane zgodnie z wymogami użytkownika. Moduły listwy zasilającej mogą być wymieniane szybko, bez potrzeby użycia narzędzi. Maksymalna funkcjonalność oraz doskonałe wzornictwo mogą być wobec tego zaadoptowane do rozwoju technologii komunikacji na wiele lat.

Zabudowa od spodu blatu Moduł CONFERENCE do montażu od spodu stołu (bezramkowy) dopasowuje się od spodu blatu. W takim przypadku widoczna jest wyłącznie ruchoma klapka. Schematy w opakowaniu pokazują detale wycinania otworów w powierzchni blatu. Wymiary wycięć są dostępne w materiałach lub poprzez e-mail. Dopasowany do koloru blatu fornir może być również przyklejony do pokrywy ruchomej klapki (usługa nie jest dostępna u producenta, ani dystrybutora).

Listwy zasilające wsuwa się po prostu na miejsce Listwa zasilająca nie jest dołączona do ramki i musi być zamawiana oddzielnie. Następnie wystarczy ją po prostu wcisnąć w szyny ramki (bez użycia narzędzi). Ponieważ listwa zasilająca może być wymieniona w każdym momencie, użytkownik dostaje gwarancję długoletniej elastyczności oraz może być pewny, że zakup tego produktu będzie dopasowany do jego potrzeb również w przyszłości.


BACHMANN - obudowa uchylna CONFERENCE
Parametry podstawowe obudowy CONFERENCE:
* Zintegrowanie z blatem biurka lub stołu
* Otwieranie poprzez naciśnięcie palcem
* Klapa może być zamknięta nawet jeśli podłączone są urządzenia
* Do modernizacji i montażu pod blatem
* Pokrywa zlicowana z blatem
* Dopasowane do montażu z fornirem
* Łatwa konfiguracja
* Kompletne zestawy z gniazdami mogą być szybko podmieniane

CONFERENCE z ramką
* Boki zaokrąglone, mogą być montowane na blatach, biurkach itp.
* Mechanizm szybkiej wymiany elementów kieszeni
* Zaciski do kieszeni listwy oraz instrukcja montażu wraz z szablonem do wycinania

CONFERENCE ramka do zabudowy krótka (wym. zewn. 285x183mm / głęb. zabudowy: 110mm)
* 338.0201 - Kamień, metalik
* 338.0219 - RAL9006, Srebrno-szara
* 338.0210 - Efekt chromowany

CONFERENCE ramka do zabudowy długa (wym. zewn. 467x183mm / głęb. zabudowy: 110mm)
* 338.0200 - Kamień, metalik
* 338.0221 - RAL9006, Srebrno-szara
* 338.0212 - Efekt chromowany

CONFERENCE bez ramki
* 338.0231 do zabudowy pod blatem, krótka (wymiary zewnętrzne = widoczna powierzchnia: 261,5x119mm / Głębokość zabudowy: 107 mm) RAL9006, srebrno-szary
* 338.0230 do zabudowy pod blatem, długa (wymiary zewnętrzne = widoczna powierzchnia: 442,5x119mm / Głębokość zabudowy: 107 mm) RAL9006, srebrno-szary

więcej szczegółów ...


  4-modułowe listwy zasilające dla Conference / Top Frame
* 909.025 - 1 gniazdo typu UTE, czarne, ustawione pod kątem 35° + 3 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.010 - 2 gniazda typu UTE, czarne, ustawione pod kątem 35° + 2 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.011 - 3 gniazda typu UTE, czarne, ustawione pod kątem 35° + 1 gniazdo własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.0059 - 1 gniazda typu UTE, czarne, ustawione pod kątem 35° + 1x USB podwójne ładowanie (5,2V/2,15A) + 1 gniazdo własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)

8-modułowe listwy zasilające dla Conference / Top Frame
* 909.012 - 2 gniazda typu UTE, czarne, ustawione pod kątem 35° + 6 gniazd własnych (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.013 - 3 gniazda typu UTE, czarne, ustawione pod kątem 35° + 5 gniazd własnych (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.014 - 4 gniazda typu UTE, czarne, ustawione pod kątem 35° + 4 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.015 - 5 gniazd typu UTE, czarne, ustawione pod kątem 35° + 3 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.016 - 6 gniazd typu UTE, czarne, ustawione pod kątem 35° + 2 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.0060 - 3 gniazda typu UTE, czarne, ustawione pod kątem 35° + 1x USB podwójne ładowanie (5,2V/2,15A) + 4 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)

Możliwe gniazda własne:
RJ45, VGA, DVI-I, HDMI, cinch, mini jack, s-video, USB 3.0, USB 2.0, FireWire, włącznik

katalog CONFERENCE PL (pdf)

instrukcja montażu CONFERENCE z ramką (pdf)

instrukcja montażu CONFERENCE bez ramki (pdf)

U W A G A: aby stworzyć kompletny zestaw gniazda CONFERENCE należy dobrać odpowiednio:
(1) listwę zawierającą moduły zasilające i/lub moduły własne
(2) obudowę uchylną CONFERENCE w zależności od długości i koloru
(3) kabel zasilający z wtykiem GST18



BACHMANN - obudowa uchylna TOP FRAME to nowe rozwiązania z zakresu dostarczania zasilania oraz sieci w salach konferencyjnych. Dzięki chowanej klapce, gniazda zasilania i gniazda sieciowe są łatwo dostępne z każdego miejsca konferencyjnego stołu. Zrównoważone wzornictwo TOP FRAME elegancko wpasowuje się w blat stołu. Meble mogą być wykończone nawet wysokiej jakości okleiną.
TOP FRAME otwiera się z elegancką łatwością: po prostu naciśnij delikatnie palcem, a klapka cicho otworzy się lub zamknie. Elegancka ramka ułatwia wykończenie montażu. Listwy zasilające mogą być wymienione w mgnieniu oka i mogą być wyposażone w elastyczne moduły Bachmanna.
TOP FRAME dostępne są w wielu wersjach: EV1 - anodowane aluminium lub proszkowe powlekane zgodne z RAL 9006. Inne wykończenia powierzchni dostępne na zapytanie. Okleina o grubości do 0,6 mm może być również naklejona na klapkę bez konieczności dodatkowego wycinania otworu. Listwy zasilające wsuwa się w ramkę instalacyjną bez konieczności używania narzędzi. Dostępna jest wersja 4 modułowa oraz dłuższa, z 8 modułami, obie idealnie pasujące do rozwiązania TOP FRAME.


BACHMANN - obudowa uchylna TOP FRAME
Parametry podstawowe obudowy TOP FRAME:
* dostęp do gniazd zasilania i sieciowych z każdego miejsca przy stole
* ciche otwieranie i zamykanie
* montaż w blacie stołu
* wersje z ramką do wykończenia montażu
* dostosowane do wykończenia okleiną
* łatwa konfiguracja
* kompletna listwa zasilająca może być łatwo podmieniona

TOP FRAME bez ramki
* 925.100 - 4 modułowa podstawa bez klapki, lakierowana proszkowo obudowa czarna (wymiary dł. x szer. x wys.: ok. 300 x 92 x 98 mm)
* 925.101 - 8 modułowa podstawa bez klapki, lakierowana proszkowo obudowa czarna (wymiary dł. x szer. x wys.: ok. 483 x 92 x 98 mm)
* 925.0044 - 4-modułowa klapka piaskowana i anodowana
* 925.0047 - 4-modułowa klapka piaskowana i powlekana na czarno
* 925.0022 - 4-modułowa klapka anodowana
* 925.0034 - 8-modułowa klapka piaskowana i anodowana
* 925.0049 - 8-modułowa klapka piaskowana i powlekana na czarno
* 925.0023 - 8-modułowa klapka anodowana

TOP FRAME z ramką (Asymetryczne obramowanie ramki)
* 925.500 - dla 4-modułowej listwy zasilającej (wymiary dł. x szer. x wys.: ok. 341 x 162 x 110 mm); klapka aluminiowa RAL 9006, powlekana na czarno obudowa
* 925.501 - dla 8-modułowej listwy zasilającej (wymiary dł. x szer. x wys.: ok. 583 x 162 x 110 mm); klapka aluminiowa RAL 9006, powlekana na czarno obudowa
TOP FRAME z ramką (Symetryczne obramowanie ramki)
* 925.800 - dla 4-modułowej listwy zasilającej (wymiary dł. x szer. x wys.: ok. 401 x 192 x 110 mm); klapka aluminiowa RAL 9006, powlekana na czarno obudowa
* 925.801 - dla 8-modułowej listwy zasilającej (wymiary dł. x szer. x wys.: ok. 583 x 192 x 110 mm); klapka aluminiowa RAL 9006, powlekana na czarno obudowa

więcej szczegółów ...


  4-modułowe listwy zasilające dla Conference / Top Frame
* 909.025 - 1 gniazdo typu UTE, czarne, ustawione pod kątem 35° + 3 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.010 - 2 gniazda typu UTE, czarne, ustawione pod kątem 35° + 2 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.011 - 3 gniazda typu UTE, czarne, ustawione pod kątem 35° + 1 gniazdo własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.0059 - 1 gniazda typu UTE, czarne, ustawione pod kątem 35° + 1x USB podwójne ładowanie (5,2V/2,15A) + 1 gniazdo własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)

8-modułowe listwy zasilające dla Conference / Top Frame
* 909.012 - 2 gniazda typu UTE, czarne, ustawione pod kątem 35° + 6 gniazd własnych (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.013 - 3 gniazda typu UTE, czarne, ustawione pod kątem 35° + 5 gniazd własnych (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.014 - 4 gniazda typu UTE, czarne, ustawione pod kątem 35° + 4 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.015 - 5 gniazd typu UTE, czarne, ustawione pod kątem 35° + 3 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.016 - 6 gniazd typu UTE, czarne, ustawione pod kątem 35° + 2 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.0060 - 3 gniazda typu UTE, czarne, ustawione pod kątem 35° + 1x USB podwójne ładowanie (5,2V/2,15A) + 4 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)

Możliwe gniazda własne:
RJ45, VGA, DVI-I, HDMI, cinch, mini jack, s-video, USB 3.0, USB 2.0, FireWire, włącznik

katalog TOP FRAME PL (pdf)

instrukcja montażu TOP FRAME z ramką (pdf)

instrukcja montażu TOP FRAME bez ramki (pdf)

U W A G A: aby stworzyć kompletny zestaw gniazda TOP FRAME należy dobrać odpowiednio:
(1) listwę zawierającą moduły zasilające i/lub moduły własne
(2) obudowę TOP FRAME w zależności od rodzaju, długości i koloru
(3) kabel zasilający z wtykiem GST18



BACHMANN - moduły indywidualne / moduły własne (moduły mocowane indywidualnie przez Klienta)


BACHMANN - moduły indywidualne to puste ramki do zabudowy systemu Bachmann Facility (1) posiadają miejsca na moduły indywidualne (2), które montuje się przy użyciu dwóch śrub (3). Moduły indywidualne mogą być łatwo zamieniane poprzez poluzowanie tych śrub (zdjęcie u dołu z lewej).

Indywidualna konfiguracja - Nowoczesna technologia i doskonałe rozwiązania to serce każdego elementu systemów Facility firmy Bachmann. Z wielofunkcyjnymi kieszeniami o dużych możliwościach adaptacji gniazd i wtyczek do indywidualnej konfiguracji, systemy te dostarczają idealnych rozwiązań dla elastycznych połączeń. Praktyczne elementy zapewniają bezpieczeństwo połączeń sieciowych w biurze, przy zachowaniu eleganckiego wzornictwa i bezproblemowej komunikacji. Dodatkowo, oprócz standardowych, gotowych do użycia gniazd, Bachmann oferuje moduły do indywidualnej konfiguracji. Wkręty do ich montażu dostarczane są w komplecie z każdym modułem.


BACHMANN - moduły indywidualne
Największa elastyczność - przygotowana na przyszłość. Każda zmiana konfiguracji daje możliwość dopasowania sprzętu do najbardziej aktualnych wymagań. Fabrycznie izolowane elementy chronią przed dotykiem w czasie wymiany elementów. Nie ma konieczności ponownej kontroli połączeń elektrycznych, a warunki gwarancji nie są naruszone.

Proponowane moduły własne:
* 917.001 - ramka pojedyncza (do zamontowania 1x Keystone)
* 917.000 - ramka podwójna (do zamontowania 2x Keystone)
* 940.083 - keystone RJ46 cat6 ekranowany
* 918.041 - keystone HDMI 2.0
* 917.120 - keystone USB 3.0 A/A
* 917.011 - moduł własny 1x VGA
* 917.045 - moduł własny 1x VGA + 1x mini stereo jack

więcej szczegółów ...


  katalog MODUŁY INDYWIDUALNE PL(pdf)


917.001 ramka

917.000 ramka

ramka + keystone

940.083 keystone

918.041 keystone

917.120 keystone

917.011 moduł

917.045 moduł


Firma Dac-ter dziękuje firmie BACHMANN za udostępnione materiały


[ 1 ] [ 2 ] [ 3 ] [ 4 ] [ 5 ] [ 6 ] [ 7 ] [ 8 ] [ 9 ] [ 10 ] [ 11 ]

Powrót na stronę główną       /       Powrót na górę

Katalog firmy Dac-ter - akcesoria i okucia meblowe - kopiowanie zabronione
